Hema Quatro Filler for HPC products, Weight and Massflow technology
Hema HPC Products, filler, capper, Monobloc, Complete Lines

Gels douche, Shampoings, Liquides vaisselle, Lessives liquides, Détergents, Assouplissants, …

Remplisseuse Rotative Electronique

Basée sur un concept global de modularité, la gamme de remplisseuses Hema Quatro a été dessinée pour répondre de manière spécifique aux différents secteurs de marché qu’elle est appelée à servir.

Des bénéfices indéniables

  • Une technologie de remplissage électronique permettant d’atteindre une précision de dosage inégalée



  • Une structure commune avec une conception hygiénique optimisée



  • Une conception technique permettant l’adaptabilité des technologies de dosage pondérale ou débitmétrique massique



  • Une capacité de remplissage optimisée pour les 2 technologies en termes de vitesse de production, d’efficience et d’optimisation de la surface occupée



  • Un châssis commun à plusieurs configurations possibles tout en permettant l’intégration de nombreuses options liées à l’environnement.

Hema Quatro Care est dédiée au marché des produits d’entretien de la maison, ainsi qu’aux soins de la personne.

Elle bénéficie de l’expertise avérée de Hema dans le remplissage des produit non-alimentaires depuis de nombreuses années au sein des plus grands groupes internationaux.

Elle est disponible en configuration Monobloc avec boucheuse ou Combi associant : soufflage, remplissage, bouchage pour les bouteilles PET.



Hema propose 2 technologies de dosage  : PONDERALE  –  DEBITMETRIQUE

Technologies de Remplissage

Sélectionnez la technologie la plus adaptée à votre projet :

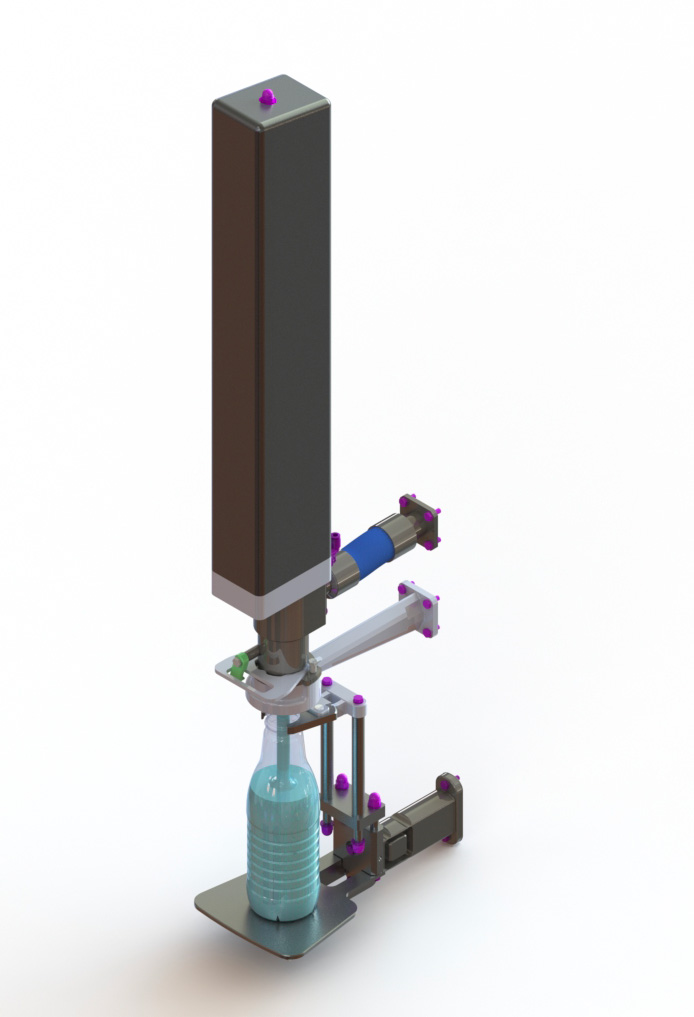

Un principe simple : un poids, une mesure. La technologie pondérale est la solution idéale pour les produits liquides à peu visqueux.

Spécificités

Remplissage

15 à 88 têtes

Bouchage

5 à 22 têtes

Volume

80 ml à 5 litres

Emballage

Bouteilles en PET, PEHD ou verre

Cadence

2 000 à 40 000 bph

Principaux Avantages

Grâce au mode poids net du produit contrôlé individuellement, chaque bouteille qui rentre et sort de la remplisseuse est vérifiée. Le microprocesseur de la balance électronique pilote le remplissage selon le poids de la bouteille.
La remplisseuse est équipée du nouveau capteur de pesée série DVS, issu de notre partenaire Scaime. 100 % en acier inoxydable, c’est l’unique capteur certifié EHEDG avec électronique embarquée. Sa conception robuste répond en outre à la norme IP69K.

Précision de dosage inégalée

Le pilotage très précis de la régulation du remplissage (2 modes différents petit débit, grand débit) est réalisé pour obtenir la meilleure précision en fonction de la forme de la bouteille, de l’espace de tête disponible, de la température et du type d’huile. Hema vous garantit un écart type inférieur à 0.5 gramme pour 1 litre

Flexibilité de Remplissage

Grâce à son double clapet breveté, Quatro Care permet de remplir des volumes de 80 ml à 5 litres sans changement de buses et à des cadences optimisées.

Environnement et accessibilité

Le bâti de la remplisseuse est en acier inoxydable. La table également en acier inoxydable est pentée pour une facilité de nettoyage (pas de zone de rétention). Ses larges portes permettent un accès aisé à l’ensemble de la machine. Un collecteur angulaire permet la récupération de produit en fin de production.

Tourelle de bouchage

La tourelle de bouchage répond à vos exigences d’hygiène.

Changement d’outillage rapide

Des outillages de transfert de couleur dédiés à chaque format de bouteille sont proposés sur les tourelles de remplissage et bouchage. Ils permettent une rapide identification de l’outillage. Sans nécessité d’outils, des systèmes de fixation et d’indexation rapides offrent à l’opérateur une facilité de mise en place. Les temps de changement de formats sont ainsi optimisés.

Gain de productivité

Hema Quatro Care est équipée d’une cuve réduite et de becs déportés assurant une très faible perte de produit lors d’un changement de recette.

Concept Combi pour emballages PET

Associée à une souffleuse, le Combi intègre en une seule et même machine le soufflage, le remplissage ainsi que le bouchage pour une haute efficience.

Combinant 3 fonctions en une seule machine, le Combi profite des innovations technologiques en matière de soufflage. Il est associé aux remplisseuses performantes Hema Quatro de dernière génération.

Le principe : un débit, une mesure. Ce type de doseur mesure une masse dosée par effet Coriolis. En outre ce type de capteur mesure la densité, la température et la vitesse du produit.
Un automate standard pilote le remplissage selon la mesure du capteur débitmétrique.

Spécificités

Remplissage

15 à 60 têtes

Bouchage

5 à 22 têtes

Volume

80 ml à 5 litres

Emballage

Bouteilles en PET, PEHD ou Verre

Cadence

2 000 à 40 000 bph

Principaux Avantages

Le débimétre équipé de la toute dernière technologie de contrôle offre une propreté de remplissage du produit. L’environnement est plus hygiénique et le remplissage plus précis, tout en minimisant la maintenance.



Remplissage précis

Le remplissage est extrêmement précis, même à haute vitesse. Grâce aux buses adaptées, les récipients sont remplis sans mousse ni goutte. Cette technologie de dosage assure une précision inférieure à 0.5 gramme pour 1 litre.

Environnement et accessibilité

Le bâti de la remplisseuse est en acier inoxydable. La table également en acier inoxydable est pentée pour une facilité de nettoyage (pas de zone de rétention). Ses larges portes permettent un accès aisé à l’ensemble de la machine. Un collecteur angulaire permet la récupération de produit en fin de production.

Tourelle de bouchage

La tourelle de bouchage répond à vos exigences d’hygiène.

Gain de productivité

Hema Quatro Care est équipée d’une cuve réduite et de becs déportés assurant une très faible perte de produit lors d’un changement de recette.

Changement d’outillage rapide

Des outillages de transfert de couleur dédiés à chaque format de bouteille sont proposés sur les tourelles de remplissage et bouchage. Ils permettent une rapide identification de l’outillage. Sans nécessité d’outils, des systèmes de fixation et d’indexation rapides offrent à l’opérateur une facilité de mise en place. Les temps de changement de formats sont ainsi optimisés.

Concept Combi pour emballages PET

Associée à une souffleuse , le Combi intègre en une seule et même machine le soufflage, le remplissage ainsi que le bouchage pour une haute efficience.

Combinant 3 fonctions en une seule machine, le Combi profite des innovations technologiques en matière de soufflage. Il est associé aux remplisseuses performantes Hema Quatro de dernière génération.

Débitmètre Massique

Options & périphériques

Pour une production optimale, des solutions périphériques vous sont proposées.

Nettoyage et Sanitation en place

Un collecteur angulaire ou des fausses bouteilles (technologie pondérale uniquement) permettent la récupération de produit en fin de production. Le dispositif « fausses bouteilles » permet un CIP en circuit fermé.

Contrôle – Ejection

Permet d’éjecter hors de la ligne de production les récipients ayant un défaut de remplissage ou de bouchage

Distributeur de bouchons et systèmes d’alimentation

Différentes possibilités sont proposées :

Les élévateurs qui stockent et transportent les bouchons jusqu’à un distributeur .

Les élévateurs-orientateurs  qui sélectionnent l’orientation et transportent les bouchons à grande cadence en un seul et même équipement. Ils remplacent le duo élévateur-distributeur.

Le buffer de bouchons qui est installé sur le monobloc remplisseuse-boucheuse en configuration Combi. Il accumule les bouchons orientés et alimente la tourelle de bouchage.
