Laits frais, UHT, Pasteurisé, Aromatisé, Yaourts à boire, Probiotiques, Lait végétal,…

Remplisseuse Rotative Electronique

Basée sur un concept global de modularité, la gamme de remplisseuses Hema Quatro a été dessinée pour répondre de manière spécifique aux différents secteurs de marché qu’elle est appelée à servir.

Des bénéfices indéniables

  • Une technologie de remplissage électronique permettant d’atteindre une précision de dosage inégalée



  • La conception hygiénique de l’alimentation en produits aboutit à une machine propre, réduisant la possibilité de contamination du produit. Chaque tête de remplissage a son propre tube d’alimentation connecté avec des raccords sanitaires 3A, permettant à chaque doseur d’agir indépendamment



  • Une structure commune avec une conception hygiénique optimisée



  • Une conception technique permettant l’adaptabilité des technologies de dosage pondérale ou débitmétrique massique



  • Une capacité de remplissage optimisée pour les 2 technologies en termes de vitesse de production, d’efficience et d’optimisation de la surface occupée



  • Un châssis commun à plusieurs configurations possibles tout en permettant l’intégration de nombreuses options liées à l’environnement.

La gamme Quatro Sensi est dédiée au marché des Produits Sensibles et bénéficie des nombreuses années d’expérience de Hema, notamment dans le remplissage de produits laitiers au sein des plus grands groupes internationaux.

Quels que soit la sensibilité de ces produits nous portons toute notre attention sur la Sécurité Alimentaire.

Produits frais, pasteurisés, UHT ou à durée de vie étendue (ESL 1 ou ESL 2), notre gamme de remplisseuse-boucheuse est étudiée pour répondre à vos besoins spécifiques.

Dans le cœur des Produits Sensibles

Le mode de remplissage dépend étroitement des caractéristiques intrinsèques de votre produit : sa nature (liquide, épais, avec morceaux), les éléments à protéger (saveur, vitamines, couleur…), sa durée de vie (courte ou longue), sa sensibilité aux éléments externes (température, oxygène). Une équation complexe entre acidité relative (pH), présence de nutriments, présence d’O2, teneur en sucre, agents conservateurs, colorants artificiels, stabilisants, influe sur la conservation et la qualité bactériologique de votre produit.



Notre parfaite connaissance des exigences de votre produit en matière de conditionnement nous a conduit à mettre en place 4 familles d’environnement de remplissage.

ESL chart hema filling and capping features

Elles dépendent principalement du produit (faible ou haute acidité), du circuit de distribution (chaîne de froid ou température ambiante), de la durée de vie de produit demandée.

Nous les avons définies comme suit : Classic, Select, ESL 1 ou ESL2. Elles se distinguent par la combinaison de deux critères principaux :

  • des niveaux de nettoyage et sanitation interne des circuits produits
  • des niveaux de protections aérauliques externes au groupe remplisseuse-boucheuse pour garantir à votre produit les conditions de production les mieux adaptées à ses exigences.

Par exemple, le lait frais distribué en chaîne de froid peut être rempli avec un équipement de type Classic ou Select et ne nécessite pas de traitement de l’emballage. Les produits ESL doivent eux bénéficier d’une configuration propre à ultra propre incluant décontamination de la bouteille et du bouchon. Une filtration de l’air par filtre Hepa est assurée grâce un surpresseur d’air avec possibilité de contrôle d’hygrométrie et de température.

Nos remplisseuses répondent aux normes d’hygiène les plus élevées. Elles bénéficient de la certification 3A et Hema est membre EHEDG.

Elles sont disponibles en configuration Monobloc avec boucheuse ou thermoscelleuse. Elles peuvent être associées à une décolleteuse ou un système de décontamination de l’emballage et du bouchon.

Hema propose 2 technologies de dosage  : PONDERALE  –  DEBITMETRIQUE
Conception hygiénique pour configuration ESL

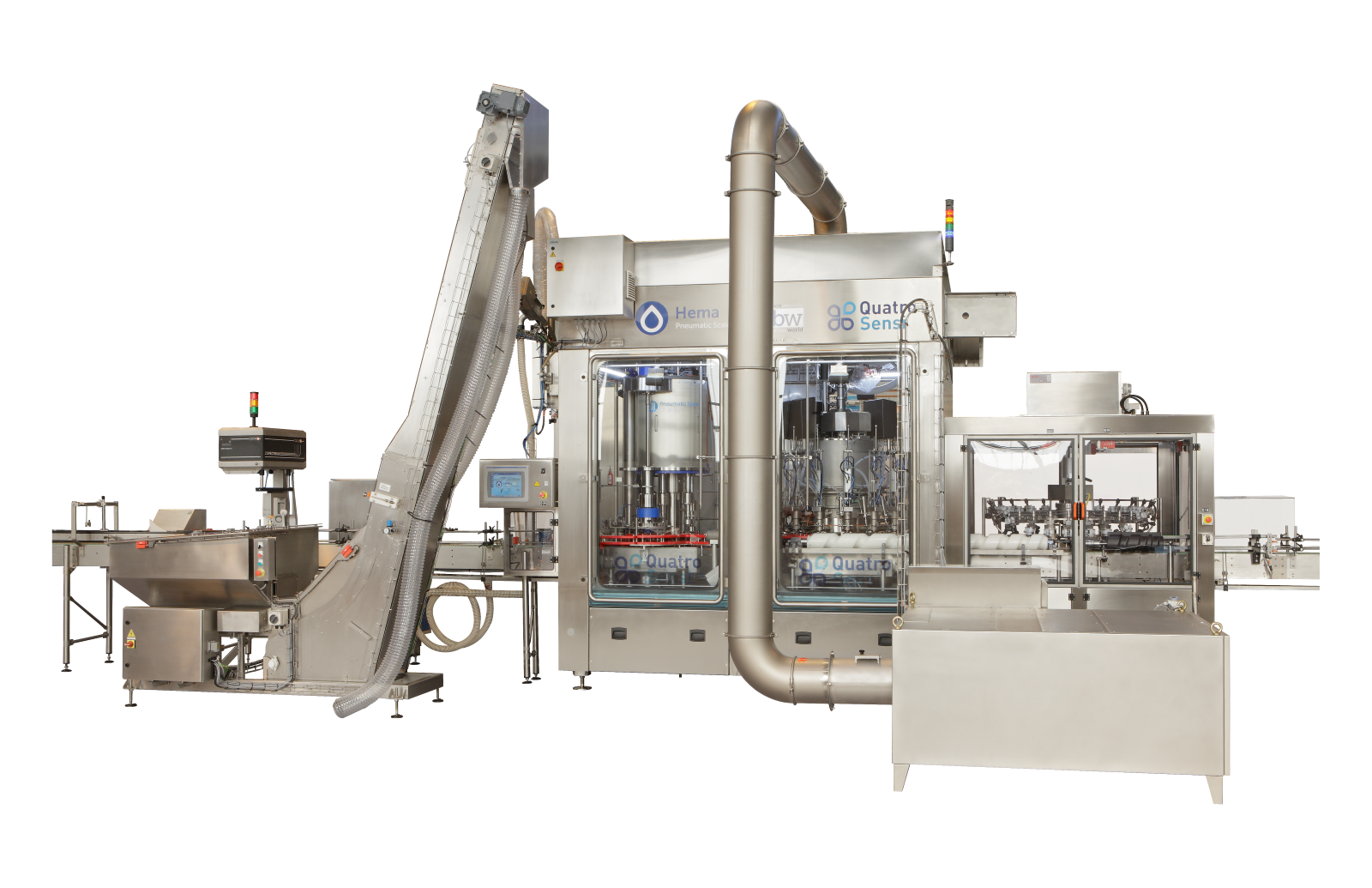

Hema Quatro Sensi Monobloc rinçage. remplissage. bouchage

Technologies de Remplissage

Sélectionnez la technologie la plus adaptée à votre projet :
Un principe simple : un poids, une mesure. La technologie pondérale est la solution idéale pour les produits liquides à peu visqueux.

Spécificités

Remplissage

15 à 88 têtes

Bouchage

5 à 22 têtes

Volume

80 ml à 5 litres

Emballage

Bouteilles en PET, PEHD ou verre

Cadence

4 500 à 40 000 bph

Principaux Avantages

Grâce au mode poids net du produit contrôlé individuellement, chaque bouteille qui rentre et sort de la remplisseuse est vérifiée. Le microprocesseur de la balance électronique pilote le remplissage selon le poids de la bouteille.
La remplisseuse est équipée du nouveau capteur de pesée série DVS, issu de notre partenaire Scaime. 100 % en acier inoxydable, c’est l’unique capteur certifié EHEDG avec électronique embarquée. Sa conception robuste répond en outre à la norme IP69K.

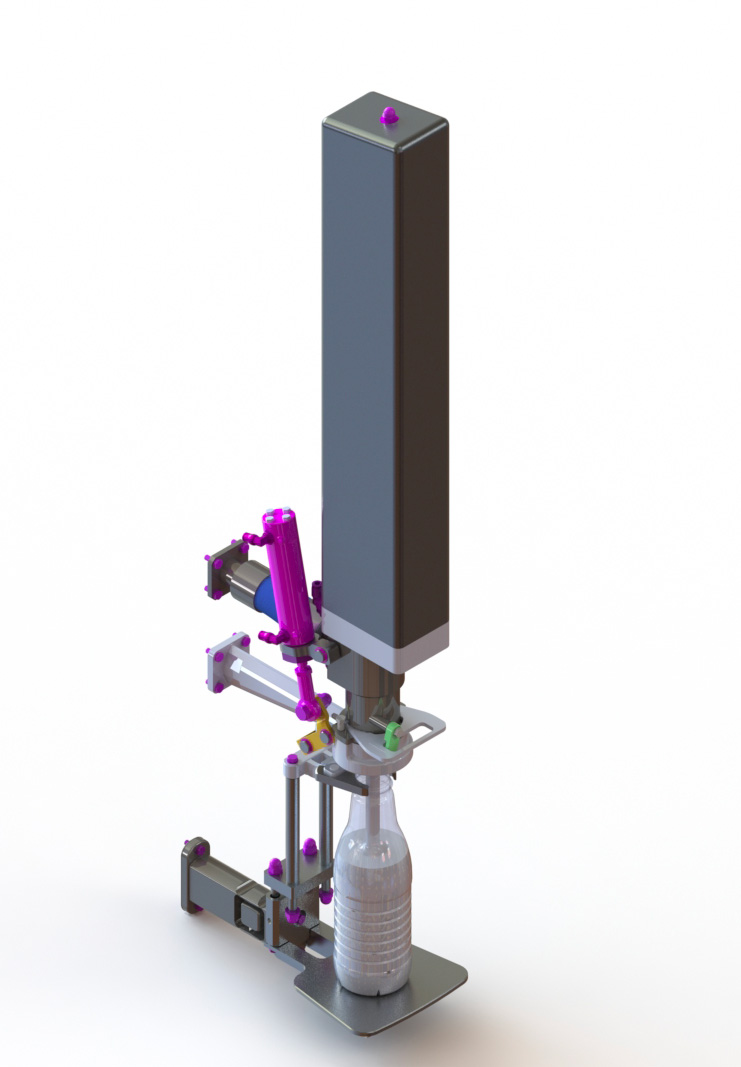

Pour les yaourts à boire et autres produits acides, le doseur Essential (We) répond aux attentes d’un haut niveau d’hygiène.

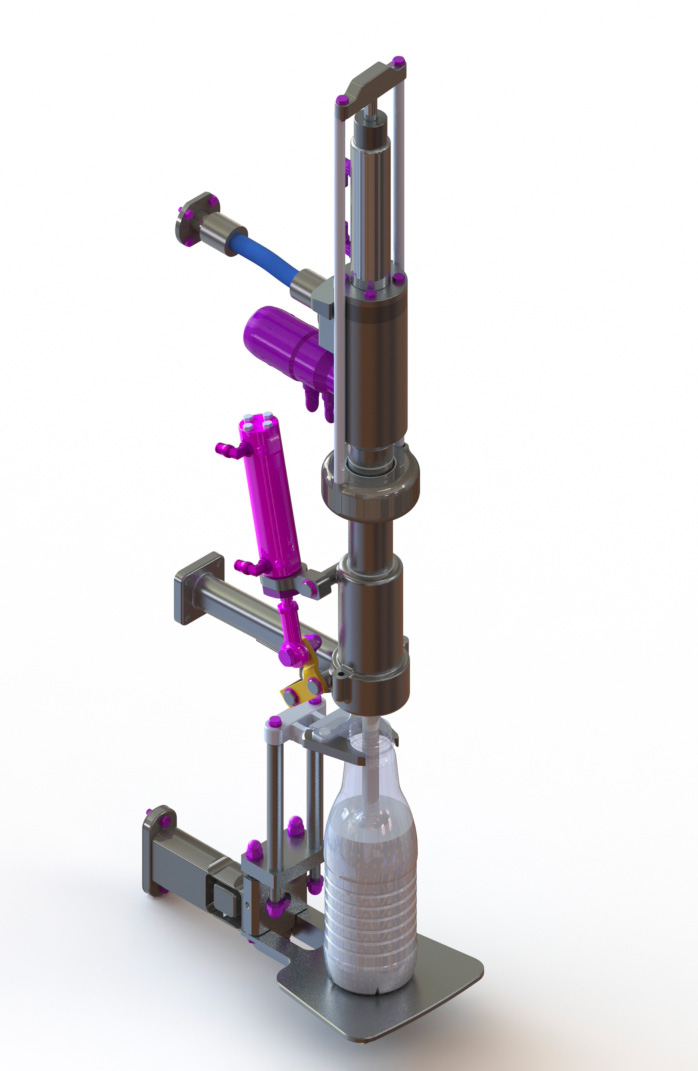

Pour les applications les plus sensibles, Quatro Sensi est équipée du doseur magnétique (Wg). Ce doseur garantit une étanchéité parfaite entre le circuit produit et l’environnement, sans membrane ou tige traversante.

Précision de dosage inégalée

Le pilotage très précis de la régulation du remplissage (2 modes différents petit débit, grand débit) est réalisé pour obtenir la meilleure précision en fonction de la forme de la bouteille, de l’espace de tête disponible et de la température. Hema vous garantit un écart type inférieur à 0.5 gramme pour 1 litre

Flexibilité de Remplissage

Grâce à son double clapet breveté, Quatro Sensi permet de remplir des volumes de 80 ml à 5 litres sans changement de buses et à des cadences optimisées.

Environnement et accessibilité

Le bâti de la remplisseuse est en acier inoxydable. La table également en acier inoxydable est pentée pour une facilité de nettoyage (pas de zone de rétention). Ses larges portes permettent un accès aisé à l’ensemble de la machine.

Tourelle de bouchage

La tourelle de bouchage, en configuration propre et ultra-propre, répond aux exigences d’hygiène des applications Classic, Select et ESL.

Changement d’outillage rapide

Des outillages de transfert de couleur dédiés à chaque format de bouteille sont proposés sur les tourelles de remplissage et bouchage. Ils permettent une rapide identification de l’outillage. Sans nécessité d’outils, des systèmes de fixation et d’indexation rapides offrent à l’opérateur une facilité de mise en place. Les temps de changement de formats sont ainsi optimisés.

Gain de productivité

Hema Quatro Sensi est équipée d’une cuve réduite et de becs déportés assurant une très faible perte de produit lors d’un changement de recette.

Lors des cycles de nettoyage elle permet d’économiser l’eau et les solutions de nettoyage contribuant à réduire les coûts et l’empreinte environnementale.

Concept Ligne

Découvrez nos solutions de lignes complètes dédiées aux produits laitiers

En Savoir Plus

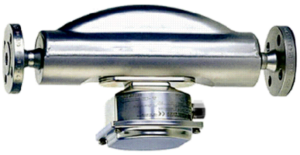

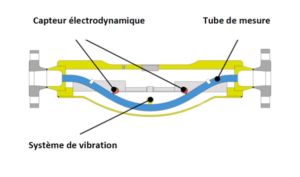

Le principe : un débit, une mesure. Ce type de doseur mesure une masse dosée par effet Coriolis. En outre ce type de capteur mesure la densité, la température et la vitesse du produit.
Un automate standard pilote le remplissage selon la mesure du capteur débitmétrique.

Spécificités

Remplissage

15 à 60 têtes

Bouchage

5 à 22 têtes

Volume

80 ml à 5 litres

Emballage

Bouteilles en PET, PEHD ou verre

Cadence

4 500 à 40 000 bph

Principaux Avantages

Le débimétre équipé de la toute dernière technologie de contrôle offre une propreté de remplissage du produit. L’environnement est hygiénique et le remplissage précis, tout en minimisant la maintenance.



Remplissage précis

Le remplissage est extrêmement précis, même à haute vitesse. Grâce aux buses adaptées, les récipients sont remplis sans mousse ni goutte. Cette technologie de dosage assure une précision inférieure à 0.5 gramme pour 1 litre.

Environnement et accessibilité

Le bâti de la remplisseuse est en acier inoxydable. La table également en acier inoxydable est pentée pour une facilité de nettoyage (pas de zone de rétention). Ses larges portes permettent un accès aisé à l’ensemble de la machine.

Tourelle de bouchage

La tourelle de bouchage, en configuration propre et ultra-propre, répond aux exigences d’hygiène des applications Classic, Select et ESL.

Gain de productivité

Hema Quatro Sensi est équipée d’une cuve réduite et de becs déportés assurant une très faible perte de produit lors d’un changement de recette.

Lors des cycles de nettoyage elle permet d’économiser l’eau et les solutions de nettoyage contribuant à réduire les coûts et l’empreinte environnementale.

Changement d’outillage rapide

Des outillages de transfert de couleur dédiés à chaque format de bouteille sont proposés sur les tourelles de remplissage et bouchage. Ils permettent une rapide identification de l’outillage. Sans nécessité d’outils, des systèmes de fixation et d’indexation rapides offrent à l’opérateur une facilité de mise en place. Les temps de changement de formats sont ainsi optimisés.

Concept Ligne

Découvrez nos solutions de lignes complètes dédiées aux produits laitiers

En Savoir Plus

Débitmètre Massique

Options & périphériques

Pour une production optimale, des solutions périphériques vous sont proposées.

Décontamination des emballages et bouchons

Dans une configuration ESL, la décontamination des bouteilles en PET, PEHD ou verre et des bouchons est assurée par lumière pulsée, décontamination sèche ou humide.

Nettoyage et Sanitation en place

Un collecteur angulaire ou des fausses bouteilles (technologie pondérale uniquement) permettent la récupération de produit en fin de production. Le dispositif « fausses bouteilles » permet un CIP en circuit fermé et une sanitation à la vapeur des pièces en contact avec le produit à une température allant jusqu’à 125° C.



Les cycles de nettoyage et de sanitation, CIP, COP et SIP sont automatisés :

  • Quatro Sensi peut être connectée à une station de nettoyage pour préparation et récupération des solutions de nettoyage (existante ou de notre fourniture) ; différents cycles automatiques sont possibles en fonction des spécifications du process et du produits.
  • Des bras de nettoyage et turbo disques permettent un parfait nettoyage de l’environnement de la tourelle de remplissage (extérieur de la tourelle, outillages de transfert, intérieur cabine …)
  •  la station mousse peut être de notre fourniture.
  • La stérilisation du circuit produit (SIP) est effectuée par de la vapeur entre 95° C et à 125°C suivant la configuration.

Contrôle - Ejection

Permet d’éjecter hors de la ligne de production les récipients ayant un défaut de remplissage ou de bouchage

Distributeur de bouchons et systèmes d’alimentation

Différentes possibilités sont proposées :

Les élévateurs qui stockent et transportent les bouchons jusqu’à un distributeur .

Les élévateurs-orientateurs  qui sélectionnent l’orientation et transportent les bouchons à grande cadence en un seul et même équipement. Ils remplacent le duo élévateur-distributeur.

Le buffer de bouchons qui est installé sur le monobloc remplisseuse-boucheuse en configuration Combi. Il accumule les bouchons orientés et alimente la tourelle de bouchage.
