Hema Quatro Filler for Sauces and Dressings products, Weight, Massflow and Volumetric Electronic technology
Hema Sauces and Dressings Products (mustard, ketchup, mayonnaise, dressings) , filler, capper, complete lines

Sauces, Ketchup, Moutarde, Vinaigrettes, Mayonnaise,…

Remplisseuse Rotative Electronique

Basée sur un concept global de modularité, la gamme de remplisseuses Hema Quatro a été dessinée pour répondre de manière spécifique aux différents secteurs de marché qu’elle est appelée à servir.

Des bénéfices indéniables

  • Une technologie de remplissage électronique permettant d’atteindre une précision de dosage inégalée



  • Une structure commune avec une conception hygiénique optimisée



  • Une conception technique permettant l’adaptabilité des technologies de dosage pondérale, débitmétrique massique ou volumétrique



  • Une capacité de remplissage optimisée pour les 3 technologies en termes de vitesse de production, d’efficience et d’optimisation de la surface occupée



  • La conception hygiénique de l’alimentation en produits aboutit à une machine plus propreréduisant la possibilité de contamination du produitChaque tête de remplissage a son propre tube d’alimentation connecté avec des raccords sanitaires 3A, permettant à chaque doseur d’agir indépendamment.



  • Un châssis commun à plusieurs configurations possibles tout en permettant l’intégration de nombreuses options liées à l’environnement.

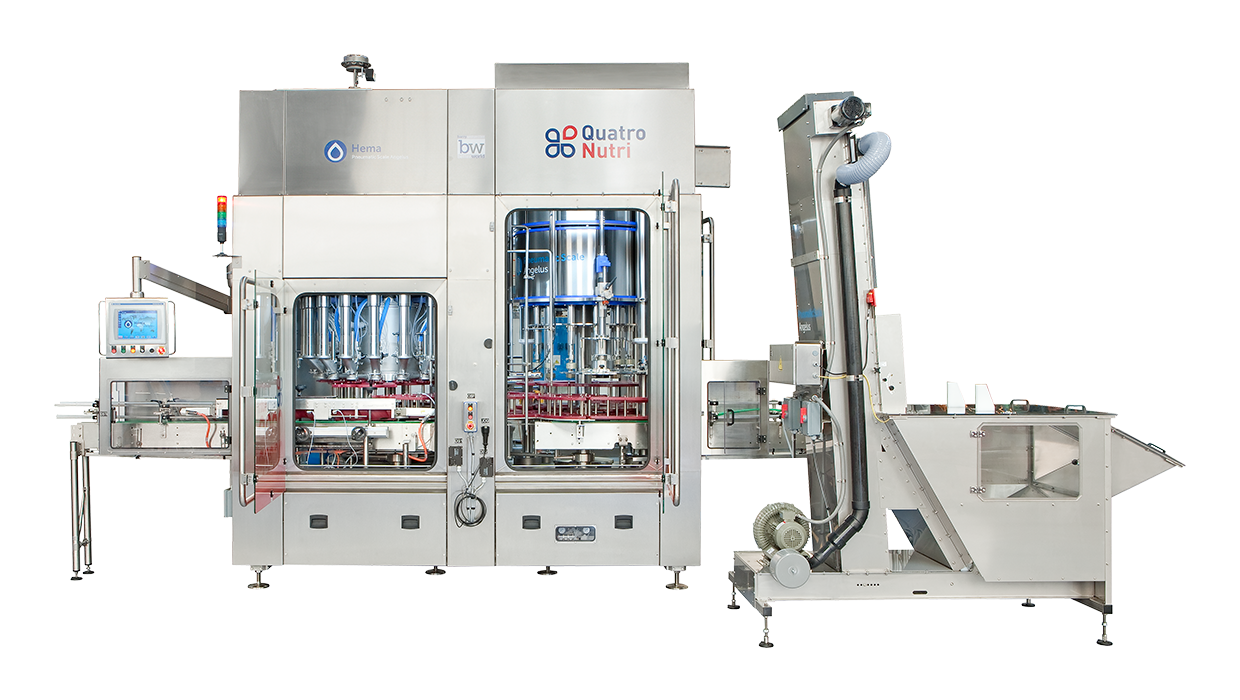

Hema Quatro Nutri est dédiée au marché des sauces, vinaigrettes, recettes avec ou sans morceaux.

Elle bénéficie du savoir-faire avéré de Hema depuis de très nombreuses années dans le dosage des produits complexes au sein des plus grands groupes internationaux.

Elle est disponible en configuration Monobloc avec Boucheuse ou Thermoscelleuse. Elle peut être également associée à une décolleteuse ou une rinceuse. La version Combi associe soufflage, remplissage, bouchage pour les bouteilles PET.

Dans le respect de vos recettes

Le mode de remplissage dépend étroitement des caractéristiques intrinsèques de votre produit : sa nature (liquide, épais, avec morceaux), les éléments à protéger (saveur, vitamines, couleur…), sa durée de vie (courte ou longue), sa sensibilité aux éléments externes (température, oxygène). Une équation complexe entre acidité relative (pH), présence de nutriments, présence d’O2, degré teneur en sucre, agents conservateurs, colorants artificiels, stabilisants, influe sur la conservation et la qualité bactériologique de votre produit.

Nos remplisseuses répondent aux normes d’hygiène les plus élevées. Elles bénéficient de la certification 3A et Hema est membre EHEDG.

Hema propose 3 technologies de dosage  : PONDERALE  –  DEBITMETRIQUE  –  VOLUMETRIQUE

Technologies de Remplissage

Sélectionnez la technologie la plus adaptée à votre projet :

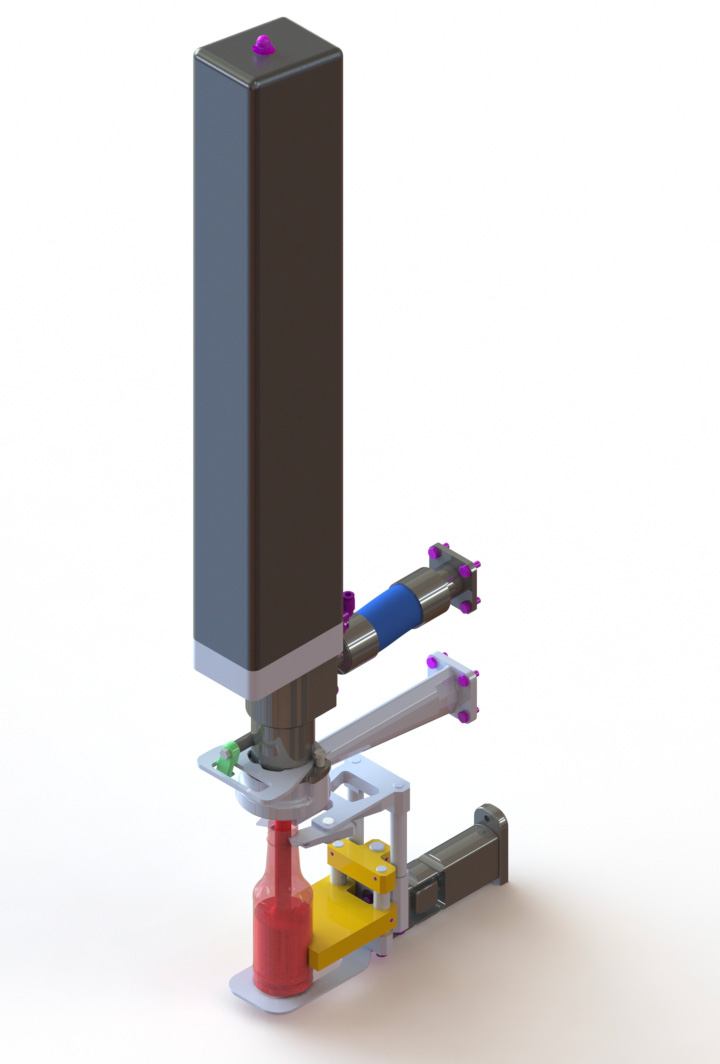

Un principe simple : un poids, une mesure. La technologie pondérale est la solution idéale pour les produits liquides à peu visqueux.

Spécificités

Remplissage

15 à 88 têtes

Bouchage

5 à 22 têtes

Volume

80 ml à 5 litres

Emballage

Bouteilles ou pots en PET, PEHD ou Verre

Cadence

4 500 à 40 000 bph

Principaux Avantages

Grâce au mode poids net du produit contrôlé individuellement, chaque bouteille qui rentre et sort de la remplisseuse est vérifiée. Le microprocesseur de la balance électronique pilote le remplissage selon le poids de la bouteille.
La remplisseuse est équipée du nouveau capteur de pesée série DVS, issu de notre partenaire Scaime. 100 % en acier inoxydable, c’est l’unique capteur certifié EHEDG avec électronique embarquée. Sa conception robuste répond en outre à la norme IP69K.

Précision de dosage inégalée

Le pilotage très précis de la régulation du remplissage (2 modes différents petit débit, grand débit) est réalisé pour obtenir la meilleure précision en fonction de la forme de la bouteille, de l’espace de tête disponible, de la température et du type d’huile. Hema vous garantit un écart type inférieur à 0.5 gramme pour 1 litre.

Flexibilité de Remplissage

Grâce à son double clapet breveté, Quatro Nutri permet de remplir des volumes de 80 ml à 5 litres sans changement de buses et à des cadences optimisées.

Environnement et accessibilité

Le bâti de la remplisseuse est en acier inoxydable. La table également en acier inoxydable est pentée pour une facilité de nettoyage (pas de zone de rétention). Ses larges portes permettent un accès aisé à l’ensemble de la machine. Un collecteur angulaire permet la récupération de produit en fin de production.

Tourelle de bouchage

La tourelle de bouchage répond à vos exigences d’hygiène.

Changement d’outillage rapide

Des outillages de transfert de couleur dédiés à chaque format de bouteille sont proposés sur les tourelles de remplissage et bouchage. Ils permettent une rapide identification de l’outillage. Sans nécessité d’outils, des systèmes de fixation et d’indexation rapides offrent à l’opérateur une facilité de mise en place. Les temps de changement de formats sont ainsi optimisés.

Gain de productivité

Hema Quatro Nutri est équipée d’une cuve réduite et de becs déportés assurant une très faible perte de produit lors d’un changement de recette.

Concept Combi pour emballages PET

Associée à une souffleuse , le Combi intègre en une seule et même machine le soufflage, le remplissage ainsi que le bouchage pour une haute efficience.

Combinant 3 fonctions en une seule machine, le Combi profite des innovations technologiques en matière de soufflage. Il est associé aux remplisseuses performantes Hema Quatro de dernière génération.

Concept Ligne

Découvrez nos solutions de lignes complètes dédiées aux sauces & dressings

En Savoir Plus

Le principe : un débit, une mesure. Ce type de doseur définit un poids dosé par effet Coriolis. En outre ce type de capteur mesure la densité, la température et la vitesse du produit.
 Un automate standard pilote le remplissage selon la mesure du capteur débitmétrique.

Spécificités

Remplissage

15 à 60 têtes

Bouchage

5 à 22 têtes

Volume

80 ml à 5 litres

Emballage

Bouteilles ou pots en PET, PEHD ou Verre

Cadence

4 500 à 40 000 bph

Principaux Avantages

Le débitmètre équipé de la toute dernière technologie de contrôle offre une propreté de remplissage du produit. L’environnement est hygiénique et le remplissage précis, tout en minimisant la maintenance.

Remplissage précis

Le remplissage est incroyablement précis, même à haute vitesse. Grâce aux buses adaptées, les récipients sont remplis sans mousse ni goutte. Cette technologie de dosage assure une précision inférieure à 0.5 gramme / Litre.

Environnement et accessibilité

Le bâti de la remplisseuse est en acier inoxydable. La table également en acier inoxydable est pentée pour une facilité de nettoyage (pas de zone de rétention). Ses larges portes permettent un accès aisé à l’ensemble de la machine. Un collecteur angulaire permet la récupération de produit en fin de production.

Gain de productivité

Hema Quatro Nutri est équipée d’une cuve réduite et de becs déportés assurant une très faible perte de produit lors d’un changement de recette.

Tourelle de bouchage

La tourelle de bouchage répond à vos exigences d’hygiène.

Changement d’outillage rapide

Des outillages de transfert de couleur dédiés à chaque format de bouteille sont proposés sur les tourelles de remplissage et bouchage. Ils permettent une rapide identification de l’outillage. Sans nécessité d’outils, des systèmes de fixation et d’indexation rapides offrent à l’opérateur une facilité de mise en place. Les temps de changement de formats sont ainsi optimisés.

Concept Combi pour emballages PET

Associée à une souffleuse , le Combi intègre en une seule et même machine le soufflage, le remplissage ainsi que le bouchage pour une haute efficience.

Combinant 3 fonctions en une seule machine, le Combi profite des innovations technologiques en matière de soufflage. Il est associé aux remplisseuses performantes Hema Quatro de dernière génération.

Concept Ligne

Découvrez nos solutions de lignes complètes dédiées aux sauces & dressings

En Savoir Plus

Volumétrique

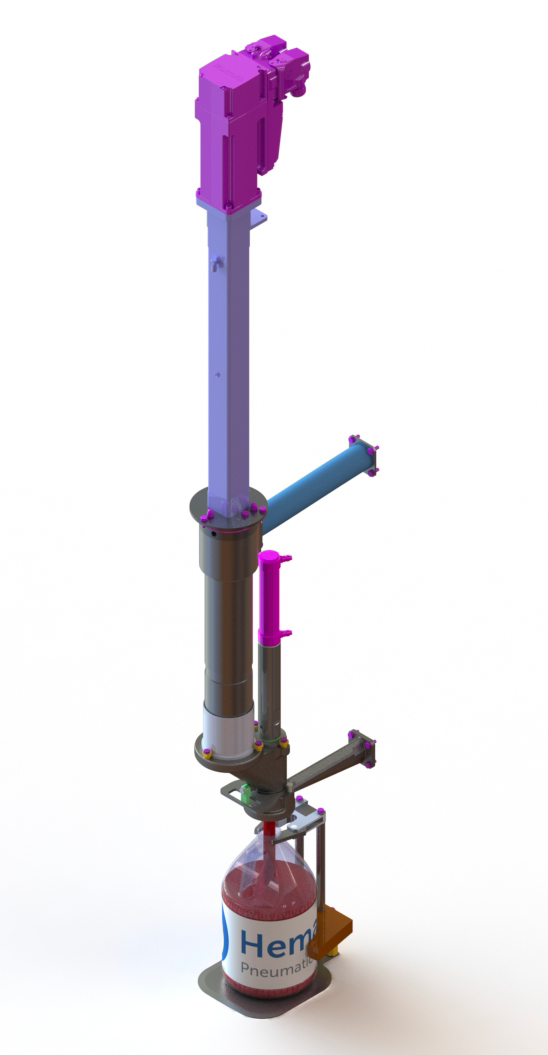

Le principe : Le déplacement d’un piston génére un volume. Le doseur volumétrique électronique permet un dosage de produits liquides à visqueux avec morceaux jusqu’à 20 x 20 x 20 mm.

Spécificités

Remplissage

6 à 27 têtes

Bouchage

2 à 9 têtes

Volume

30 ml à 5 litres

Emballage

Bouteilles ou pots en PET, PEHD, bôite métal ou Verre

Cadence

3 600 à 24 000 bph

Principaux Avantages

Le doseur volumétrique électronique offre une courbe du dosage adaptée au produit et à la forme de la bouteille.

Grâce au servomoteur d’entraînement équipant chaque voie de dosage de la Quatro Nutri, vous choisissez la courbe que va suivre votre piston :

  • Atteinte rapide de la vitesse maximum et maintien pendant le dosage
  • Dosage sur un angle de tourelle plus grand

A taille de machine égale vous produisez plus d’emballages en préservant au mieux votre produit.

Le cycle de remplissage peut être terminé même machine à l’arrêt pour éviter le gouttage de produit.

Remplissage précis

La régulation du remplissage offre une excellente précision. Hema vous garantit un écart type inférieur à 0.8 gramme pour 1 Litre (produit homogène)

Gain de productivité

Hema Quatro Nutri est équipée d’une cuve réduite et de becs déportés assurant une très faible perte de produit lors d’un changement de recette.

Flexibilité de Remplissage

  • Réglage automatique du volume via le pupitre de commande sans intervention manuelle de l’opérateur. Le volume de remplissage est réglable de 30 ml à plusieurs litres.
  • Ce doseur permet plusieurs courses du piston par tour de tourelle, permettant ainsi une grande capacité de dosage.

Environnement et accessibilité

Le bâti de la remplisseuse est en acier inoxydable. La table également en acier inoxydable est pentée pour une facilité de nettoyage (pas de zone de rétention). Ses larges portes permettent un accès aisé à l’ensemble de la machine. Un collecteur angulaire permet la récupération de produit en fin de production ; le nettoyage du circuit produit se fait en circuit fermé.

Tourelle de bouchage

La tourelle de bouchage répond à vos exigences d’hygiène.

Changement d’outillage rapide

Des outillages de transfert de couleur dédiés à chaque format de bouteille sont proposés sur les tourelles de remplissage et bouchage. Ils permettent une rapide identification de l’outillage. Sans nécessité d’outils, des systèmes de fixation et d’indexation rapides offrent à l’opérateur une facilité de mise en place. Les temps de changement de formats sont ainsi optimisés.

Concept Combi pour emballages PET

Associée à une souffleuse , le Combi intègre en une seule et même machine le soufflage, le remplissage ainsi que le bouchage pour une haute efficience.

Combinant 3 fonctions en une seule machine, le Combi profite des innovations technologiques en matière de soufflage. Il est associé aux remplisseuses performantes Hema Quatro de dernière génération.

Concept Ligne

Découvrez nos solutions de lignes complètes dédiées aux sauces & dressings

En Savoir Plus

Options & périphériques

Pour une production optimale, des solutions périphériques vous sont proposées.

Nettoyage et Sanitation en place

Un collecteur angulaire ou des fausses bouteilles (technologie pondérale uniquement) permettent la récupération de produit en fin de production. Le dispositif « fausses bouteilles » permet un CIP en circuit fermé et une sanitation à la vapeur des pièces en contact avec le produit à une température allant jusqu’à 125° C.



Les cycles de nettoyage et de sanitation, CIP, COP et SIP sont automatisés :

  • Quatro Nutri peut être connectée à une station de nettoyage pour préparation et récupération des solutions de nettoyage (existante ou de notre fourniture) ; différents cycles automatiques sont possibles en fonction des spécifications du process et du produits.
  • Des bras de nettoyage et turbo disques permettent un parfait nettoyage de l’environnement de la tourelle de remplissage (extérieur de la tourelle, outillages de transfert, intérieur cabine …)
  •  la station mousse peut être de notre fourniture.
  • La stérilisation du circuit produit (SIP) est effectuée par de la vapeur entre 95° C et à 125°C suivant la configuration.

Décontamination des emballages et bouchons

La décontamination des bouteilles en PET, PEHD ou verre et des bouchons est assurée par lumière pulsée, décontamination sèche ou humide.

Azotage

Une injection d’azote gazeux est effectuée durant le remplissage, afin d’assurer d’excellentes performances même quand les bouteilles sont légères.

Un balayage continu d’azote gazeux du ciel de cuve permet de réduire le volume résiduel d’oxygène en contact avec le produit. Le choix de cette option nécessite un couvercle de cuve étanche.



Une injection d’azote liquide après le remplissage permet de rigidifier la bouteille (facilite le transport et le chargement).

L’azote liquide est utilisé pour réduire le volume résiduel d’oxygène dans l’espace de tête de la bouteille (en complément à une saturation gazeuse dans le process).

Contrôle - Ejection

Permet d’éjecter hors de la ligne de production les récipients ayant un défaut de remplissage ou de bouchage

Distributeur de bouchons et systèmes d’alimentation

Différentes possibilités sont proposées :

Les élévateurs qui stockent et transportent les bouchons jusqu’à un distributeur .

Les élévateurs-orientateurs  qui sélectionnent l’orientation et transportent les bouchons à grande cadence en un seul et même équipement. Ils remplacent le duo élévateur-distributeur.

Le buffer de bouchons qui est installé sur le monobloc remplisseuse-boucheuse en configuration Combi. Il accumule les bouchons orientés et alimente la tourelle de bouchage.
